Scheda Tecnica del Teatro

Scheda Tecnica:

STRUTTURA

TEATRO:
– Posti a sedere: 84 posti
– Capienza massima 99 persone
– Servizio bar nel foyer
– Unico camerino ampio con servizi dedicati ed accesso diretto al palco lato SX (FOH)
– Passaggio tra camera nera e pareti: circa 40cm per lato
– Palco in legno, mordente color noce, NON è possibile avvitare viti o piantare chiodi al legno del pavimento.
– Carico/scarico a piano palco, piano di appoggio H 70cm circa dal piano stradale, consigliata una piccola rampa tra furgone e piano di scarico.
– Postazione regia rialzata al livello dell’ultima linea di sedute a fondo sala
– Possibilità di posizionare alcune attrezzature di palco ( fonica o altro ) preferibilmente a DX FOH nella parte posteriore del palco
– LE USCITE DI EMERGENZA DOVRANNO TASSATIVAMENTE RESTARE LIBERE DA INTRALCI O PASSAGGI DI CAVI

SCENA

DIMENSIONI:
– Spazio scenico larghezza 7m profondità 5m altezza 4,55m
– Boccascena utile 5,5m
– Profondità utile 4,3m
– Il teatro NON è dotato di graticcia, non è quindi prevista dotazione di corde o stangoni.

QUADRATURA NERA:
– Sipario scorrevole su guida, tessuto nero, movimento manuale a SX (FOH) della scena, fianco uscita dal camerino.
– Camera nera con quadratura (fissa) a scatola.
– Non sono presenti cieli, arlecchino e mantovana



DOTAZIONE TECNICA

APPENDIMENTO E RITORNI:
– Appendimento per fari su 4 tubolari diametro 50mm fissi in quota disposti come da pianta sotto riportata.
– Ogni tubolare è dotato di 8 ritorni singoli distribuiti equamente sulla larghezza della scena.
– Sono presento 2 ritorni per lato in quota per spinameto di tagli alti.
– A terra, per ogni lato del palco, SX e DX (sotto botola a pavimento) sono presenti 2 ritorni, una diretta, ed una linea elettrica per impianto audio .

QUADRO & SPINAMENTI:
– Fornitura elettrica del teatro 15kW trifase.
– 18 ch dimmer
– 8 ritorni per ogni tubo porta fari, 2 tagli alti per lato, 2 ritorni a terra per lato, per un totale di 40 ritorni. Ogni ritorno con proprio frustino di collegamento alla patch.
– 6 prese cee 220v nel quadro spinamenti, una presa per lato a terra per un totale di 8 linee, tutte gestite separatamente da quadro spinamenti.
– 1 presa 32A interbloccata 3P+N+T a latto palco DX FOH ( vedi pianta spinamenti ), una presa 32A interbloccata 3P+N+T sulla stessa linea della presa lato palco posizionata in una botola sotto al quadro spinamenti.
– 1 presa 32A interbloccata 3P+N+ T all’esterno a servizio di manifestazioni estive.
– 1 presa 16A 1P+N+T interbloccata a lato palco DX FOH (comando da quadro generale)
– 1 presa 16A interbloccata 1P+N+T per linea audio a SX e DX del palco (sotto botola) gestite assieme alle accensioni impianto audio.
– Dimmer per accensioni di sala con controllo separato o con possibilità di collegarlo sulla stessa linea DMX dei dimmer di scena.

AUDIO:
– Mixer audio 12 ch Bheringer
– Impianto audio attivo RCF: 2 satelliti per lato piu 2 sub, tutto appeso sulla linea del sipario.
– Trasporto audio analogico sala-palco 8 in 4 out lato DX FOH
– 1 cassa spia
– 2 sistemi radiomic. Shure blx con bodypack ed archetto nero, trasporto audio sala-palco indipendente.

LUCI:
– Mixer luci ZERO88 mod. JESTER 24/48
– 16 fari PC completi TG e bandiere DTS scena 1000 e Spotlight combi 1000
– Il teatro NON è fornito di gelatine.

VIDEO:
– Videoproiettore LCD 5500Al HD 1024×768
– Telo per videoproiezione fronte pr. avvolgibile motorizzato montato dietro la 4^ barra luci. Comando in regia.
– Ingressi video sia dal palco che da regia
– Trasporto SDI steso tra palco regia e videoproiettore.
– Il teatro è dotato di extender video SDI, piccolo scaler per ingressi VGA, HDMI e video composito.
– 1 trasporto di rete CAT5e sala-palco lato DX FOH
– Possibilita di avere un rilancio video SDI con extender anche sul palco nel caso la postazione di proiezione venisse fatta in regia.

INFO TECNICHE E CHIARIMENTI:
mail: info@cambiobinario.it

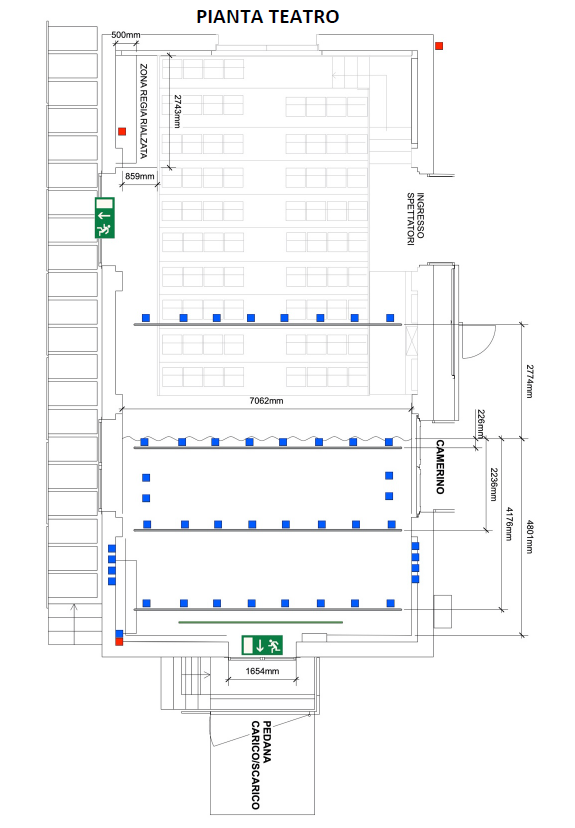

Pianta teatro_1

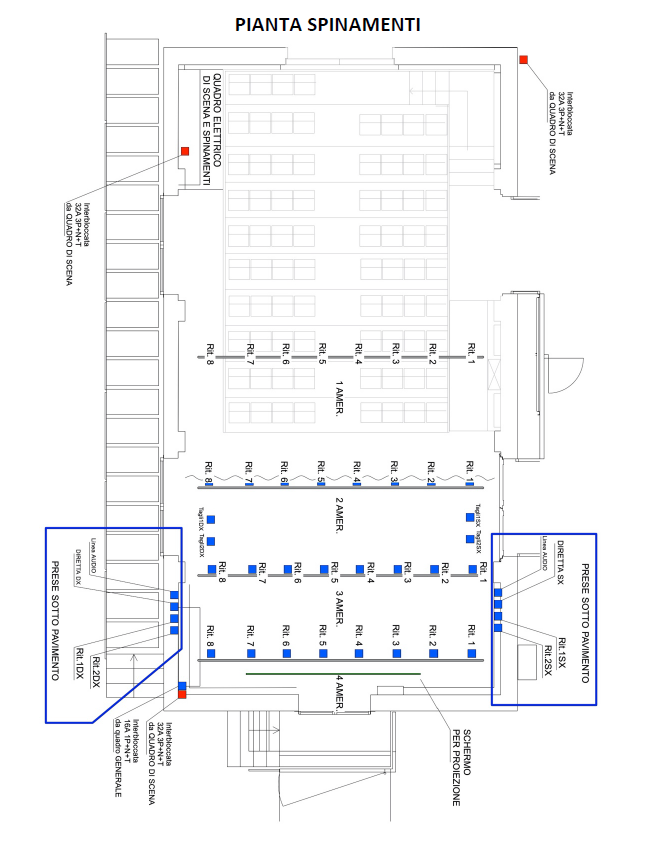

Pianta teatro_2

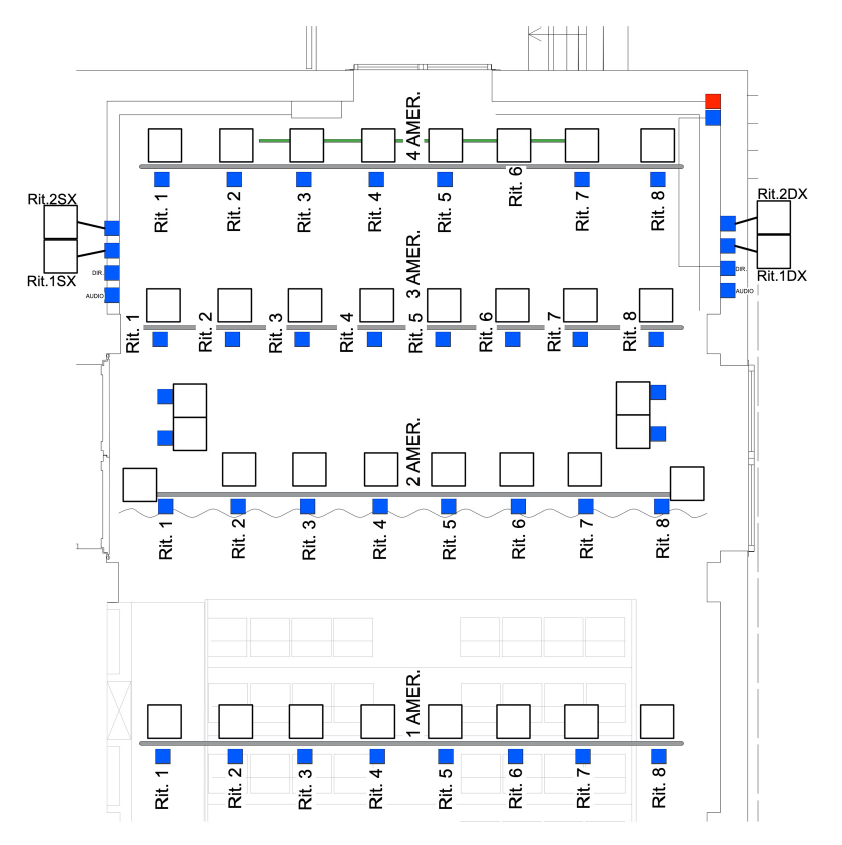

Pianta teatro_3
